Når du skal have lagt et kabel i jorden, er valget af selve kablet langt mere end bare en teknisk detalje. Det er selve fundamentet for en sikker og langtidsholdbar el-installation, der sikrer, at alt fra ladeboksen til elbilen til den nye havelampe fungerer, som det skal – år efter år.
Hvorfor den rigtige kabeldimension er så afgørende
At grave et kabel ned er en investering. Uanset om projektet er strøm til et nyt værksted i baghaven, en kraftig ladeboks eller diskret udendørsbelysning, så er kabelvalget en af de mest kritiske beslutninger i processen. Det handler om at ramme den helt rigtige balance mellem ydeevne og sikkerhed, og den balance kan kun en autoriseret el-installatør nagle præcist.
Farerne lurer ved det forkerte kabelvalg
Et for tyndt kabel – altså et underdimensioneret kabel – er ikke bare en dårlig løsning; det er en direkte sikkerhedsrisiko. Når man forsøger at trække for meget strøm igennem en for lille leder, udvikler kablet varme. I bedste fald er det bare spild af energi. I værste fald kan det starte en brand.
Konsekvenserne er ikke til at spøge med:
- Overophedning: Kablet kan blive så varmt, at isoleringen omkring det smelter. Det skaber en akut risiko for kortslutning og brandfare lige under dine fødder.
- Spild af strøm: En mærkbar del af energien omdannes til varme og går tabt, før den overhovedet når frem til dit udstyr. Det er penge lige ud ad vinduet.
- Spændingsfald: Dine apparater, for eksempel en kraftig maskine i værkstedet, får ikke den spænding, de er designet til. Det resulterer i nedsat ydeevne og kan i længden ødelægge udstyret.
På den anden side er et alt for tykt kabel heller ikke den ideelle løsning. Selvom det ikke er farligt, er det en unødvendig udgift. Tykkere kabler er mere omkostningstunge, og man ender med at betale for en overkapacitet, man aldrig kommer til at udnytte.
Det vigtige samspil mellem elektriker og entreprenør
En succesfuld og lovlig nedgravning af kabler hviler altid på et tæt samarbejde mellem to nøglepersoner: el-installatøren og entreprenøren.
Elektrikeren tager sig af alt det tekniske. Han eller hun beregner belastningen og fastlægger den præcise dimensionering af kablet, så det overholder alle lovkrav. Entreprenøren – som os hos Ramskov Entreprenør – tager over, når det praktiske gravearbejde skal udføres professionelt og sikkert.
Vores rolle er at føre elektrikerens plan ud i livet. Vi sørger for den korrekte gravedybde, at kablet beskyttes ordentligt, og at din have eller indkørsel bliver pænt reetableret bagefter. Denne klare ansvarsfordeling er din garanti for, at projektet bliver udført rigtigt fra start til slut.
Start med belastningen – og vælg det rigtige kabel
Alt starter med ét grundlæggende spørgsmål: Hvad skal kablet egentlig forsyne? Svaret bestemmer den strøm, kablet skal kunne klare, også kendt som den forventede maksimale belastningsstrøm (Ib). Det er hjørnestenen i hele beregningen.
Man skal tænke i spidsbelastning. Hvis du skal have strøm til et værksted, er det ikke nok kun at tænke på den store drejebænk. Hvad nu hvis kompressoren, svejseværket og alt lyset kører på samme tid på en kold, mørk eftermiddag? Det er præcis det scenarie, dit kabel skal være dimensioneret til at håndtere uden at blive overbelastet.
Hvad betyder det i praksis?
For at gøre det lidt mere håndgribeligt, er her et par typiske eksempler, som en elektriker altid vil have i baghovedet:
- Elbiloplader: En moderne 11 kW lader trækker typisk 16 Ampere (A) på hver fase. Her er det afgørende, at kablet kan klare en vedvarende høj belastning i timevis, dag efter dag.
- Varmepumpe: En varmepumpe har en startstrøm, der er væsentligt højere end den normale driftsstrøm. Kablet skal uden problemer kunne håndtere det kraftige ryk, der kommer, når kompressoren starter.
- Værksted eller anneks: Her arbejder man med en samtidighedsfaktor. Det er en professionel vurdering af, hvor mange af dine maskiner og apparater, der realistisk set kommer til at køre på fuld drøn på én gang.
Når elektrikeren har fastlagt belastningsstrømmen (Ib), går vi videre til materialevalget.

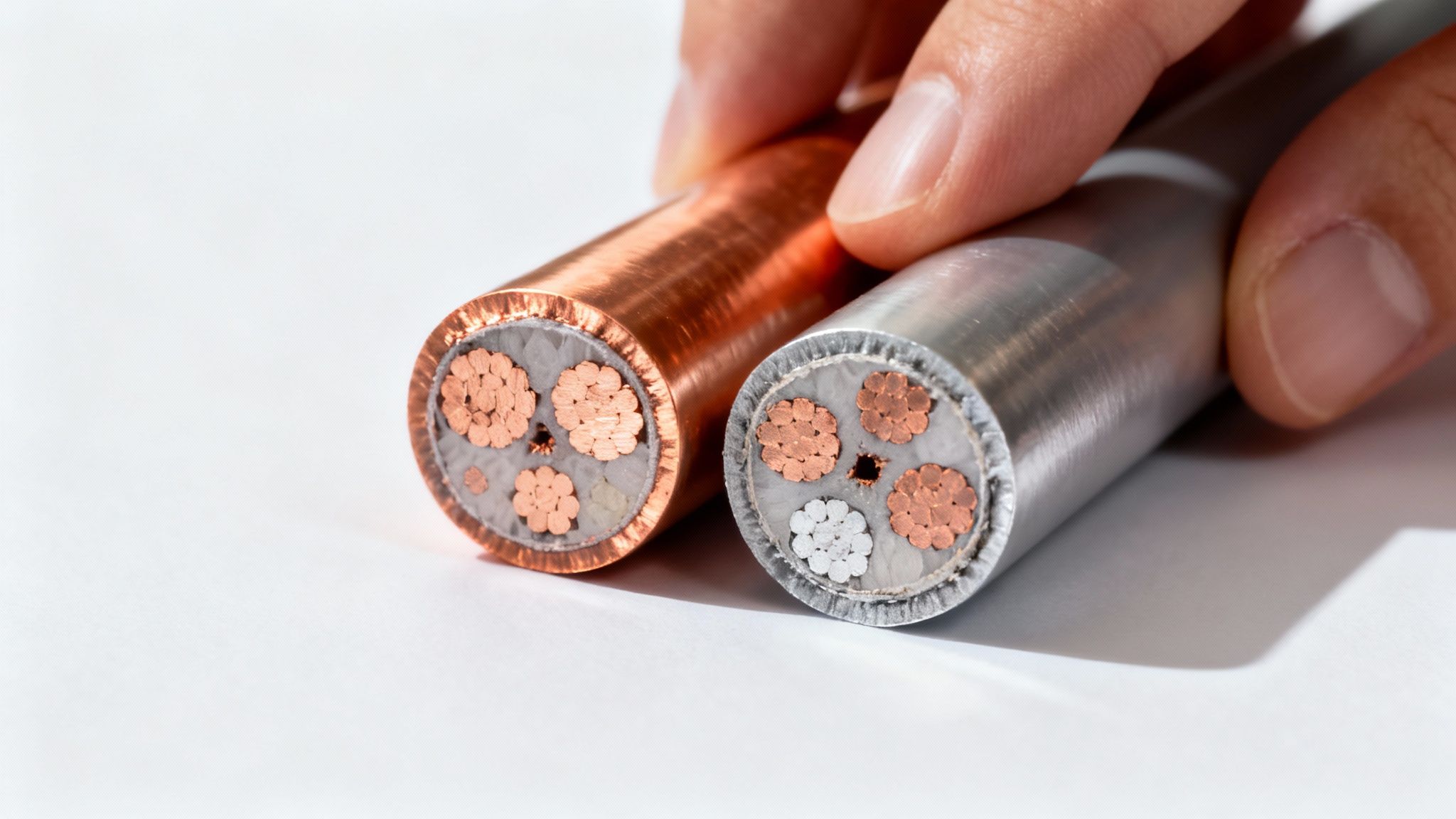

Kobber eller aluminium til nedgravning?
I jorden er det næsten altid kobber eller aluminium, vi arbejder med. De har hver især deres fordele.
Kobber er den mest almindelige løsning til private hjem. Det er en fantastisk elektrisk leder, er nemt og fleksibelt at arbejde med og modstår korrosion rigtig godt – en kæmpe fordel, når kablet ligger i fugtig dansk jord.
Aluminium er både lettere og som regel mindre omkostningstungt end kobber, især når vi kommer op i de tykke kabler. Derfor ser man det ofte brugt til længere forsyningsledninger, hvor udgift og vægt for alvor tæller. Vær dog opmærksom på, at aluminium leder strøm dårligere end kobber. Det betyder, at du skal vælge et tykkere aluminiumskabel for at opnå den samme strømværdi som med et tyndere kobberkabel.
Et godt tip fra en erfaren hånd: Tænk i energibesparende dimensionering. Ved at gå et kabeltværsnit op i forhold til det absolutte minimum, mindsker du den elektriske modstand. Det reducerer energitabet i kablet, og over mange år kan det faktisk mærkes på elregningen.
Selve isoleringen omkring lederne – typisk PEX (tværbundet polyethylen) eller PVC (polyvinylklorid) – beskytter mod fugt og mekanisk slid. PEX-kabler tåler ofte en højere driftstemperatur, hvilket kan give dem en bedre strømværdi end et PVC-kabel af samme tykkelse. Din autoriserede el-installatør ved præcis, hvilken type der er den rette til dit projekt. Du kan læse mere om de økonomiske fordele ved energibesparende kabeldimensionering hos Installator.dk.
Forstå strømværdi og korrektionsfaktorer i jorden
Når et kabel graves ned i jorden, ændrer spillereglerne sig fuldstændigt for, hvor meget strøm det egentlig kan klare. På papiret har ethvert kabel en teknisk specifikation, en maksimal strømværdi (Iz), men den værdi er næsten altid baseret på helt ideelle testforhold i et laboratorium. I den virkelige verden – den danske muld – er virkeligheden en anden.
Derfor er korrektionsfaktorer et af elektrikerens vigtigste værktøjer. Du kan se dem som justeringer, der tager højde for de konkrete forhold på din grund og sikrer, at kablet aldrig overopheder. At springe over denne del af beregningen er lidt som at planlægge en lang køretur uden at tjekke for vejarbejde eller myldretid. Man kommer måske frem, men risikoen for alvorlige problemer undervejs stiger markant.
Hvad jorden gemmer på afgør alt
Når det handler om kabler i jord, er der især tre ting, som din elektriker vil have et skarpt øje på. Hver eneste af dem har direkte indflydelse på, hvor effektivt kablet kan slippe af med den varme, som strømmen uundgåeligt skaber.
- Jordens temperatur: I Danmark opererer vi typisk med en standard jordtemperatur på 15-20°C. Men en lang, tør sommer kan sagtens varme jorden op, og det betyder, at kablets evne til at køle ned bliver dårligere. Resultatet er, at den reelle strømværdi falder.
- Termisk modstand: Ikke alt jord er skabt ens. Tør, sandet jord fungerer mere som isolering end som køleplade – og det er skidt for et kabel. En god, fugtig lerjord er derimod langt bedre til at lede varmen væk. Denne egenskab kaldes jordens termiske modstand, og den er afgørende for den korrekte dimensionering af kablet.
- Sammenføring af kabler: Skal der ligge flere kabler side om side i samme rende? Så kommer de til at varme hinanden op. Jo tættere de er, desto sværere får de ved at komme af med varmen, og så skal strømværdien for hvert enkelt kabel justeres kraftigt ned.
Hele princippet handler om jordens evne til at håndtere varme og fugt. Det er faktisk ikke så fjernt fra de overvejelser, man gør sig ved en professionel fugtsikring af kældervægge, hvor omgivelsernes materialer og deres evne til at håndtere fugt er alfa og omega for et sundt resultat.
For at gøre det mere konkret, har vi samlet nogle eksempler på, hvordan korrektionsfaktorerne kan se ud i praksis.
Vejledende korrektionsfaktorer for kabler i jord
Tabellen herunder giver et indblik i, hvordan forskellige forhold i jorden påvirker et kabels evne til at aflede varme og dermed dets maksimale strømværdi.
| Faktor | Betingelse | Typisk Korrektionsfaktor (Eksempel) | Betydning for dimensionering |
|---|---|---|---|
| Jordbundstype | Tør sandjord med høj termisk modstand | 0,85 – 0,90 | Reducerer strømværdien betydeligt. Kablet kan ikke komme af med varmen. |
| Jordbundstype | Fugtig lerjord med lav termisk modstand | 1,00 – 1,05 | Optimale forhold. Kablet kan afgive sin varme effektivt til omgivelserne. |
| Sammenføring | To kabler lagt tæt sammen i samme rende | 0,75 – 0,85 | Kablerne varmer hinanden op, hvilket kræver en markant lavere belastning. |
| Omgivelsestemp. | Jordtemperatur stiger til 30°C om sommeren | 0,90 – 0,95 | Den højere omgivelsestemperatur giver mindre "plads" til varmeafledning. |
Disse tal er eksempler, men de illustrerer tydeligt, hvorfor en elektriker aldrig bare kan tage tallet fra kablets datablad for gode varer.
Regneeksempel fra den virkelige verden: Forestil dig et kabel, der på papiret er godkendt til 50A. Det skal lægges i relativt tør jord (korrektionsfaktor 0,9) og desuden tæt op ad et andet kabel (faktor 0,8). Den reelle, sikre strømværdi er nu: 50A x 0,9 x 0,8 = 36A. Det er en reduktion på næsten 30% – en forskel, der kan forhindre en brand.
Spændingsfaldet må du aldrig glemme
Ud over varmeudvikling er der en anden, mindst lige så vigtig faktor: spændingsfald. Jo længere et kabel er, jo mere spænding taber man på vejen fra el-tavlen til den enhed, der skal bruge strømmen. Lovgivningen er meget klar her og sætter typisk en øvre grænse for spændingstab på 3-5% i de fleste private installationer.
Hvorfor er det så vigtigt? Et for stort spændingsfald betyder, at din nye varmepumpe eller ladeboks til elbilen ikke modtager de 230V eller 400V, den er bygget til at køre på. Det kan føre til dårligere ydeevne, overbelastning af motoren i apparatet og i sidste ende en markant kortere levetid.
Derfor er beregning af spændingsfald en fast del af elektrikerens arbejde. Viser regnestykket, at tabet bliver for stort, er løsningen heldigvis enkel: man skal gå en kabelstørrelse op. Et tykkere kabel har lavere modstand, hvilket minimerer spændingsfaldet og sikrer, at dit udstyr får den strøm, det har brug for, og kører optimalt i mange år fremover.
Den danske 75%-regel: En smart genvej for din el-installatør
Når vi taler om at dimensionere kabler her i Danmark, er der en helt særlig praksis, som ofte kommer i spil. Det er den såkaldte 75%-regel, en fast del af den danske installationsstandard, som faktisk adskiller os fra mange af vores nabolande.
At kende til denne regel er ikke bare teknisk nørderi. Det giver dig en bedre forståelse for, hvorfor din elektriker måske foreslår en løsning, der virker overraskende enkel, men som stadig er fuldt ud sikker og lovlig.
Hvad går 75%-reglen ud på?
I bund og grund er reglen en smart og anerkendt genvej. Når man trækker flere kabler tæt sammen, enten i samme rør eller i en kabelbakke, skal man normalt tage højde for, at de varmer hinanden op. Det kræver typisk en række korrektionsfaktorer for at sikre, at ingen af kablerne bliver for varme.
Her kommer den danske særregel ind i billedet.
Den siger, at man kan springe korrektionen for sammenføring over, så længe den forventede maksimale strøm (belastningsstrømmen, Ib) på installationen ikke er højere end 75% af, hvad det enkelte kabel må bære. Man skal dog stadig huske at korrigere for ting som f.eks. jordtemperaturen.
Det er en pragmatisk tilgang, der sparer installatøren for en masse komplekse beregninger i mange helt almindelige situationer – uden at gå på kompromis med sikkerheden.
Hvorfor er det en fordel for dig?
I praksis betyder det, at din elektriker hurtigt kan dimensionere kablerne korrekt, især i scenarier, hvor flere kabler skal føres samme vej. I stedet for at skulle dykke ned i komplekse tabeller for gensidig opvarmning, kan man bruge denne tommelfingerregel og komme sikkert i mål.
Denne regel er en dansk specialitet, som har været en del af stærkstrømsbekendtgørelsen. Den tillader en forenklet installation, så længe den samlede belastning holder sig under de 75%. Hvis du er nysgerrig på den tekniske baggrund, kan du læse mere i Sikkerhedsstyrelsens rapport om 75%-reglen.
Hele ideen bygger på erfaring og en solid, indbygget sikkerhedsmargin. Det sikrer, at selv uden de mest detaljerede beregninger for sammenføring, er installationen robust og overholder alle krav. Det er et perfekt eksempel på, hvordan dansk lovgivning formår at balancere praktisk håndværk med tårnhøje sikkerhedsstandarder. For dig som kunde giver det tryghed for, at arbejdet bliver udført både effektivt og korrekt.
Fra beregning til nedgravning: Sådan kommer kablet sikkert i jorden
Når din autoriserede el-installatør har regnet sig frem til den korrekte dimensionering af kablet, er det tid til at få det i jorden. Nu bevæger vi os fra teori til praksis, og her er en omhyggelig udførelse helt afgørende for, at dit kabel holder i mange år fremover og ikke mindst for sikkerheden.
Man glemmer det let, men den danske muld er et virvar af kabler. Faktisk består vores distributionsnet af over 160.000 kilometer kabler, hvor mere end halvdelen er lavspændingskabler. Det er et enormt netværk, der understreger, hvorfor man skal gå til opgaven med professionel respekt. Du kan læse mere om det danske distributionsnet og dets nøgletal på elnet.dk.
Den rigtige gravedybde er kablets bedste ven
Den absolut vigtigste beskyttelse for dit kabel er at få det lagt i den korrekte dybde. Det er den første og bedste forsvarslinje mod fremtidige graveskader. Dybden afhænger helt af, hvad der skal ske ovenpå:
- Under græsplænen eller i et blomsterbed: Her er en dybde på 35-45 cm som regel nok til at beskytte kablet mod almindeligt havearbejde.
- Under indkørsler og flisebelægninger: Hvor der kommer biler eller andre tunge ting, skal vi længere ned. Her er kravet en dybde på mindst 70 cm for at modstå trykket.

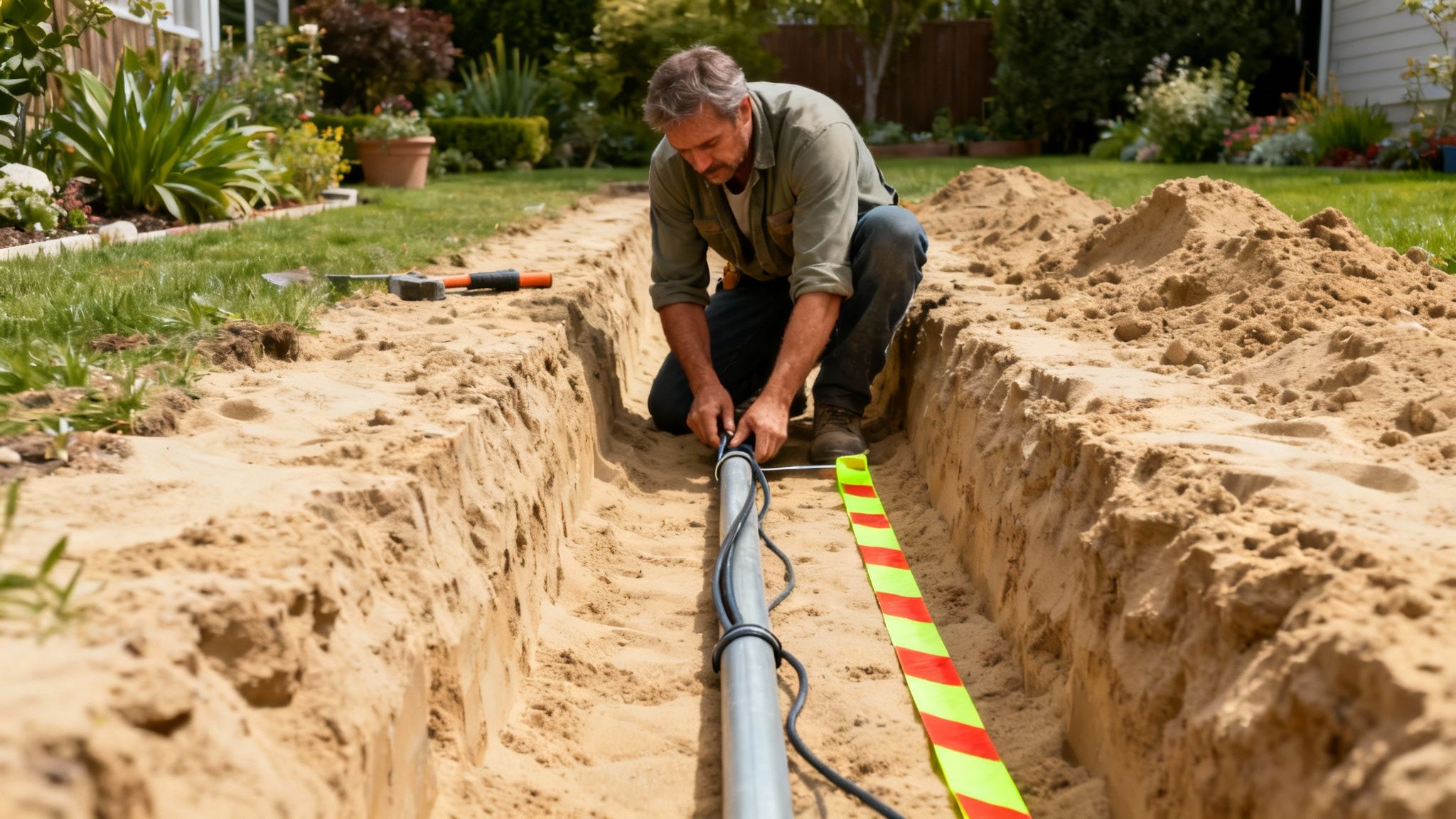

En lille, men uvurderlig detalje, er at lægge et markeringsbånd ca. 10-20 cm over selve kablet. Dette fungerer som et "stop"-signal, hvis nogen engang i fremtiden begynder at grave i området. Det kan forhindre rigtig grimme ulykker.

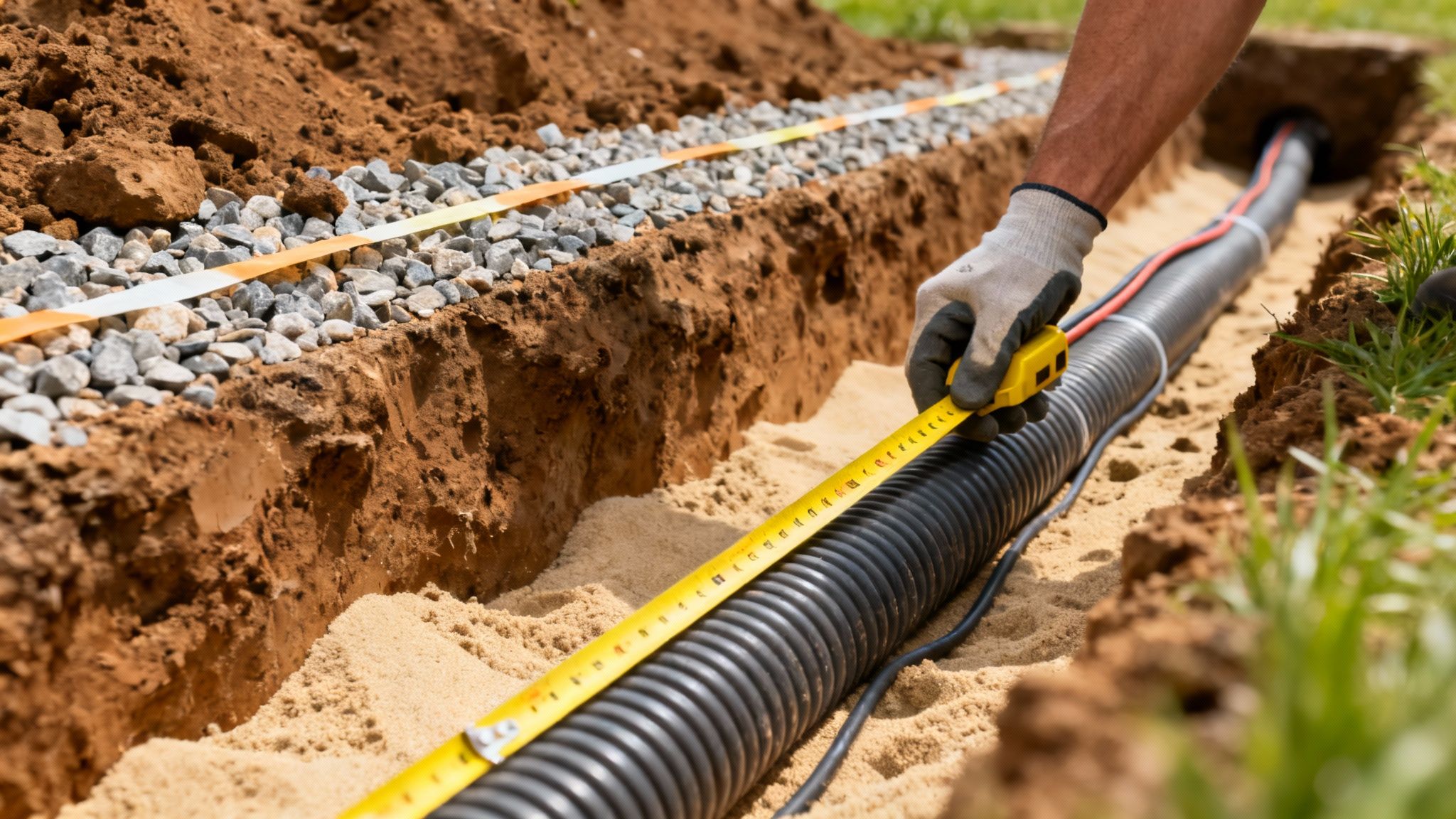

Skal kablet ligge et sted med særlig risiko, f.eks. under en tungt trafikeret indkørsel, er ekstra beskyttelse nødvendig. Det kan være et solidt rør eller dæksten, der lægges oven på kablet. Vores erfaring med nedgravning af rør og kabler sikrer, at vi altid finder den bedste beskyttelsesløsning til dit projekt.
Et godt tip, når du bruger rør: Sørg for, at rørets indvendige diameter er mindst 1,5 gange kablets ydre diameter. Det gør det meget nemmere at trække kablet igennem uden at vride eller beskadige det. Samtidig er det en gave, hvis kablet en dag skal skiftes.
Tjekliste: Før du sætter spaden i jorden
Et vellykket gravearbejde starter ikke med spaden, men med planlægningen. En god forberedelse er nøglen til at undgå dyre fejl og forsinkelser.
Her er en tjekliste, vi altid følger:
- Hvad gemmer jorden på? Det absolut første skridt er at indhente ledningsoplysninger fra Ledningsejerregistret (LER.dk). Her får du et kort over eksisterende kabler, vandrør og kloakker, så du undgår at ramme noget – det kan blive både farligt og ekstremt dyrt.
- Planlæg den smarteste rute. Find den korteste og mest logiske vej for kablet. Det minimerer ikke kun gravearbejdet, men også spændingsfaldet i kablet.
- Hav alt klar fra start. Sørg for at have kabel, markeringsbånd, eventuelle rør og sand parat, inden du begynder. Kablet skal altid lægges på et blødt lag af stenfri sand for at beskytte isoleringen mod skarpe sten.
- Tænk på afslutningen. Hvordan skal området se ud, når du er færdig? Planlæg reetableringen af græs eller fliser, så resultatet bliver pænt og professionelt.
Ved at følge denne systematiske tilgang kan du være sikker på, at dit projekt bliver udført sikkert, effektivt og efter alle gældende regler.
Spørgsmål og svar om nedgravning af kabler
Når man planlægger at grave kabler ned, dukker der ofte en række praktiske spørgsmål op. Her har vi samlet de mest almindelige, vi møder i vores hverdag, så du kan få et hurtigt overblik og en klarere fornemmelse af, hvem der gør hvad.
Hvem har ansvaret for at vælge det rigtige kabel?
Det er et spørgsmål, vi får tit, og svaret er helt klart: Ansvaret for den korrekte dimensionering af kablet ligger altid hos en autoriseret el-installatør. Det er ikke bare en god idé – det er et lovkrav. Beregningerne af belastning, spændingsfald og diverse korrektionsfaktorer er komplekse og afgørende for en sikker installation.
Vores rolle hos Ramskov Entreprenør er at tage over, når elektrikeren har specificeret kablet. Vi sørger for det professionelle gravearbejde, lægger kablet i den rigtige dybde, giver det den nødvendige beskyttelse og reetablerer selvfølgelig haven pænt bagefter. Det hele sker i tæt samarbejde med din elektriker.
Hvor dybt skal et kabel i haven graves ned?
Som tommelfingerregel skal et kabel i almindelige havearealer ligge i en dybde på 35-45 cm under den færdige overflade. Det beskytter kablet fint mod en spade eller en greb, når der skal plantes nye stauder.
Skal kablet derimod krydse en indkørsel eller et andet sted med kørende trafik, er kravene skrappere. Her skal vi typisk ned i 70 cm dybde for at sikre, at kablet ikke bliver beskadiget af trykket fra biler. Vi vurderer altid de konkrete forhold på din grund, så installationen lever op til alle forskrifter.
Den korrekte gravedybde er den absolut vigtigste mekaniske beskyttelse, et kabel kan få. Det er den første og mest effektive barriere mod fremtidige skader.
Må jeg selv grave renden?
Ja, det må du i princippet gerne. Hvis du selv vil stå for gravearbejdet, er det dog helt afgørende, at du starter med at indhente ledningsoplysninger fra Ledningsejerregistret (LER.dk). Det er din sikkerhed for ikke at ramme eksisterende rør og kabler i jorden.
Du skal også sørge for, at renden har den korrekte dybde og får et lag sand i bunden til at beskytte kablet. Mange vælger dog at overlade opgaven til os for at være sikre på, at det bliver gjort korrekt fra start. Ligesom ved mere specialiserede opgaver, for eksempel nedgravning af trampolin, giver professionel hjælp det bedste og sikreste resultat i længden.
Skal et jordkabel altid ligge i et rør?
Nej, det er ikke et generelt krav. Moderne jordkabler er robuste og godkendt til at blive lagt direkte i jorden uden yderligere beskyttelse.
Der er dog situationer, hvor et rør enten er påkrævet eller en rigtig god idé. Det gælder især, når kablet krydser under indkørsler, eller hvor der er forhøjet risiko for tryk og stød. Et rør giver også den kæmpe fordel, at kablet nemt kan trækkes ud og udskiftes i fremtiden, uden at hele haven skal graves op igen.
