Du står måske med et nyt fundament, en kælder der skal opbygges korrekt, eller en større ombygning, hvor der pludselig bliver talt om rionet, hovedjordklemme og potentialudligning. For mange lyder det som noget, der hører til langt nede i den tekniske del af projektet. I praksis er det noget af det, der har størst betydning for sikkerheden, fordi fejlen først opdages, når konstruktionen er lukket, og så er den både besværlig og kritisk at rette.
Som entreprenør ser man det samme igen og igen. Der bliver brugt tid på belægninger, overflader og synlige detaljer, mens den skjulte del af arbejdet får for lidt opmærksomhed. Jording af rionet er et godt eksempel. Det virker usynligt, lige indtil det er det, der afgør, om en konstruktion er udført sikkert og kan dokumenteres ordentligt.
Derfor er jording afgørende for dit byggeprojekt
Når folk spørger, hvorfor jording af rionet overhovedet er relevant, starter jeg som regel et andet sted. Ikke med reglerne, men med situationen. Et gulv eller et fundament er ikke bare beton. Der ligger metal i konstruktionen, og det metal kan blive en del af et elektrisk problem, hvis det ikke indgår korrekt i den samlede sikkerhed.
I danske installationer bygger arbejdet på krav fra Sikkerhedsstyrelsen, og pointen er ikke kun, at noget “virker”. Det skal også kunne dokumenteres som sikkert. Fejl i jordforbindelsen kan gøre store metaldele som armering potentielt spændingsførende, og derfor er jordingsforhold en nøgleparameter i den samlede installationssikkerhed, som beskrevet i denne gennemgang af praksis og sikkerhedskrav.
Det handler om mere end en teknisk detalje
Hvis du bygger nyt, støber et gulv i kælderen eller laver et område tæt på jordniveau, er det her ikke en sidebemærkning. Det er en del af den sikkerhed, som skal være på plads, før konstruktionen giver mening at lukke.
Det praktiske problem er enkelt. Metal leder strøm. Hvis der opstår en fejl et andet sted i bygningen, eller hvis en konstruktionsdel kan indføre et farligt potentiale, kan armeringen blive en risiko i stedet for bare at være en forstærkning i betonen.
En fejl i denne fase er sjældent synlig, når arbejdet er færdigt. Den ligger gemt i konstruktionen.
Det mærker du ikke, før det er for sent
Det er netop derfor, professionelle tager det alvorligt tidligt i forløbet. Når betonen først er støbt, er den gode løsning væk. Så bliver man tvunget over i nødløsninger, ekstra indgreb eller dokumentation, der er vanskeligere at fremskaffe.
For dig som bygherre er den vigtigste pointe ikke at kunne alle fagord udenad. Det er at forstå, hvorfor jording af rionet bliver taget op allerede i planlægningen, og hvorfor ansvarlige fagfolk ikke springer let hen over emnet. Det er en grundlæggende del af at bygge sikkert, ikke en valgfri ekstraopgave.

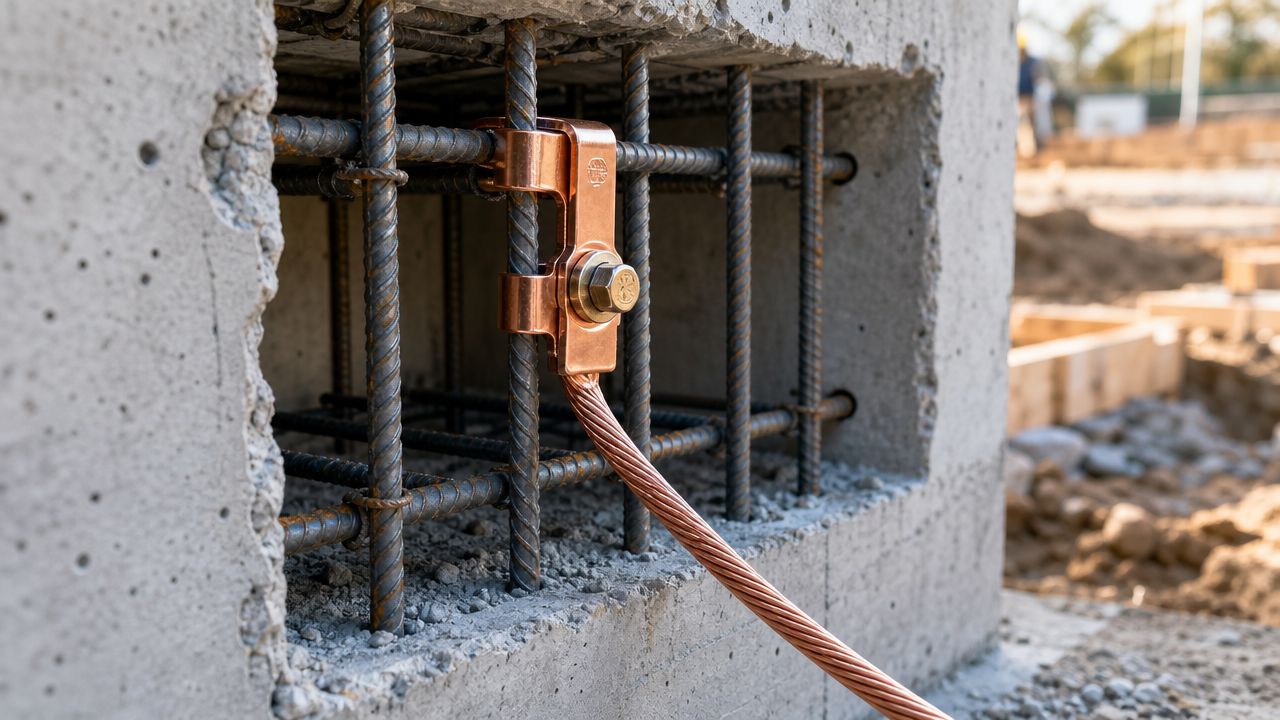

Hvad er jording af rionet og potentialudligning
Rionet er det armeringsnet, som ligger i betonen og giver konstruktionen styrke. Det er altså en metallisk del af bygningen, også selv om du aldrig ser det, når gulvet eller fundamentet er færdigt. Fordi det er metal, kan det lede strøm.
Rionettet er ikke farligt i sig selv
Det er vigtigt at skille tingene ad. Rionettet skaber ikke problemet. Problemet opstår, hvis en metallisk del af konstruktionen kan få et andet elektrisk potentiale end omgivelserne. Så kan man i værste fald få en farlig berøringssituation.
Her kommer potentialudligning ind. Tænk på det som et fælles sikkerhedsnet for bygningens ledende dele. Når de forbindes korrekt, mindsker man forskelle i elektrisk potentiale mellem dem. Det er den forskel, der ellers kan give farlige spændinger mellem gulv, armering og andre metaldele.
Hvad jording så gør
Jording er den del af løsningen, der giver fejlstrøm en kontrolleret vej væk. Potentialudligning samler de ledende dele i samme sikkerhedstænkning. Jordforbindelsen knytter systemet til jord, så beskyttelsen kan fungere, som den skal.
I praksis er det derfor ikke nok bare at have noget metal i betonen og antage, at det “nok tager sig af sig selv”. En korrekt udført løsning kræver, at forbindelserne er planlagt, lavet ordentligt og indgår i den samlede dokumentation.
Praktisk regel: Når metal er bygget ind i konstruktionen, skal man altid tage stilling til, om det skal indgå i bygningens beskyttelse. Det må aldrig bero på gæt.
Den enkle model, der giver mening på pladsen
Når jeg forklarer det til kunder, bruger jeg som regel denne enkle opdeling:
- Rionet: Den skjulte metalarmering i konstruktionen.
- Potentialudligning: Sammenkoblingen af ledende dele, så farlige forskelle mindskes.
- Jording: Forbindelsen, der hjælper fejlstrøm sikkert væk.
Det er også derfor, man ikke skal se jording af rionet som en isoleret detalje. Det er en del af bygningens samlede beskyttelse. Og i Danmark er pointen netop dokumentérbar sikkerhed, ikke bare en antagelse om, at løsningen burde være tilstrækkelig.
Hvornår er jording af rionet et lovkrav
Det spørgsmål får man ofte, og det korte svar er, at det afhænger af konstruktionen og risikoen. Den upræcise version er “det skal altid jordes”. Den er nem at sige, men den hjælper ikke meget i virkeligheden. Det afgørende er, om den metalliske konstruktionsdel kan indføre et farligt potentiale, eller om man kan dokumentere, at den ikke gør.
Der hvor kravet typisk bliver aktuelt
Det er især relevant i konstruktioner i eller under jordniveau. Kældre, fundamentsområder, teknikrum og andre bygningsdele tæt på jord har ofte forhold, hvor armering og andre metaldele skal vurderes skarpt. Det samme gælder steder, hvor fugt, kontakt med jord eller driftsforhold gør risikoen mere reel.
Sikkerhedsstyrelsens vejledning lægger vægt på, at hvis man vælger ikke at forbinde metalliske konstruktionsdele, skal det dokumenteres, at de ikke kan indføre et farligt potentiale. Samme vejledningsspor peger også på, at et gulv kun kan betragtes som isolerende, hvis isolationsmodstanden er over 50 kΩ ved måling, som beskrevet i denne vejledningshenvisning om den målbare grænse.
Gråzonen som mange overser
Det er her, den praktiske gråzone opstår. Mange tror, at man enten altid skal forbinde rionettet, eller aldrig behøver det, hvis gulvet virker tørt og normalt. Ingen af delene er en sikker arbejdsmetode.
Det rigtige spørgsmål er i stedet: Kan man dokumentere, at konstruktionen ikke udgør en risiko? Hvis svaret er nej, bør man ikke basere beslutningen på mavefornemmelse.
| Situation | Praktisk vurdering |
|---|---|
| Armering i konstruktion tæt på jord | Skal vurderes med fokus på potentialeindførsel |
| Metaldele, som ikke forbindes | Kræver dokumentation for, at de ikke kan indføre farligt potentiale |
| Gulv, der antages at være isolerende | Skal vurderes ud fra måling, ikke udseende |
Det kunder bør spørge ind til
Hvis du vil vurdere, om sagen bliver håndteret professionelt, så spørg ikke kun: “Skal det jordes?” Spørg i stedet:
- Hvad bygger beslutningen på om at forbinde eller undlade at forbinde rionettet?
- Hvordan dokumenteres vurderingen hvis man vælger ikke at lave forbindelse?
- Er der foretaget måling eller risikovurdering frem for bare en generel antagelse?
Hvis nogen siger, at det “normalt ikke er nødvendigt”, uden at kunne forklare hvorfor i netop din konstruktion, er det ikke et stærkt svar.
Det er dér forskellen ligger mellem rutinearbejde og fagligt ansvar. Reglerne handler ikke om at lave mest muligt metalforbindelse for en sikkerheds skyld. De handler om at vælge den rigtige løsning og kunne dokumentere, at den er sikker.
Materialer og korrekt udførelse i praksis
Når beslutningen først er taget, er selve udførelsen afgørende. Her ser man ofte forskellen på arbejde, der bare ser færdigt ud, og arbejde der faktisk er lavet rigtigt. Jording af rionet er meget lidt tilgivende over for halve løsninger, fordi forbindelsen bagefter ligger skjult i konstruktionen.
Det der skal være på plads før støbning
Ifølge DS/HD 60364-5-54 skal en fundamentjordselektrode have en mindstelængde på 2,5 m, og i ikke-armerede fundamenter skal den placeres på afstandsholdere, så den dækkes af mindst 5 cm beton. Supplerende beskyttende potentialudligning fra rionettet udføres typisk med en 6 mm² leder, som beskrevet i den tekniske gennemgang af fundamentsjording.
Det lyder enkelt, men på pladsen kræver det disciplin. Jordelektroden skal placeres, så den faktisk fungerer som en del af konstruktionen. Forbindelsen til armeringen skal være ledende og holdbar. Og før støbning skal man vide præcist, hvor fremføringer og tilslutningspunkter ender.
Sådan ser en ordentlig proces ud
En praktisk udførelse følger typisk denne rytme:
Fundamentet gennemgås tidligt
Man tager stilling til, hvor armering, jordelektrode og fremføring skal ligge, før betonarbejdet låses.Forbindelserne udføres mekanisk sikkert
En løsning duer ikke, hvis den kun “lige akkurat” har kontakt under montagen. Den skal kunne holde under hele støbeprocessen.Tilslutningen føres frem, så den kan indgå i den samlede installation
Det hjælper ikke, at forbindelsen er skjult og umulig at kontrollere bagefter.Arbejdet dokumenteres, mens det stadig er synligt
Det er langt lettere at dokumentere placering og udførelse før støbning end efter.
Det, der ikke virker i praksis
Der er nogle fejl, som går igen:
- Løse forbindelser: Hvis klemmen eller samlingen ikke sidder fast, har du ingen sikkerhed for kontinuitet.
- Dårlig placering: En forbindelse, der havner forkert i konstruktionen, bliver besværlig at bruge og kontrollere senere.
- Manglende koordinering: Hvis én faggruppe arbejder uden at kende den samlede plan, opstår de klassiske fejl før støbning.
Ved projekter, hvor fundament og underliggende konstruktion er en del af opgaven, giver det mening at få hele underlaget tænkt sammen fra starten. Det gælder også ved etablering af fundamenter, hvor placering, adgang og rækkefølge i arbejdet har stor betydning for, om jordingsløsningen kan udføres korrekt.
Entreprenørens rolle i processen
Den største misforståelse er, at jording af rionet kun er et spørgsmål om at få sat en forbindelse et sted i armeringen. I virkeligheden er det et koordinationsarbejde. Den gode løsning bliver ikke skabt i det øjeblik, man står med værktøjet i hånden. Den bliver skabt, når nogen tager ansvar for rækkefølgen, pladsforholdene og dokumentationen.
Ansvar starter før der graves og støbes
En ansvarlig entreprenør ser på konstruktionen som en helhed. Hvor kommer fundamentet til at ligge. Hvor føres installationer. Hvilke områder bliver støbt først. Hvilke detaljer forsvinder, når betonen er hældt. Det er netop i de spørgsmål, mange fejl kan forebygges.
Hvis arbejdet med jord, føringsveje og underlag ikke er koordineret, bliver jordingspunktet ofte en eftertanke. Så ender man med improviserede løsninger eller med at mangle den adgang, der skulle have været planlagt ind fra begyndelsen.
Samspillet med resten af byggearbejdet
Det er sjældent selve forbindelsen, der vælter et projekt. Det er manglende timing. Rør, kabler, armering og udtag skal passe sammen i både højde, placering og rækkefølge. Derfor er jordingsspørgsmålet også tæt knyttet til det øvrige grave- og føringsarbejde, blandt andet når der arbejdes med nedgravning af rør og kabler.
Den entreprenør, der tager emnet op tidligt, gør det ikke for at komplicere projektet. Han gør det for at undgå, at noget kritisk bliver glemt under støbningen.
Det en professionel proces faktisk leverer
Du bør forvente mere end “det er klaret”. En ordentlig proces giver:
- Afklaring tidligt i forløbet så der ikke opstår tvivl på støbedagen
- Praktisk koordinering på pladsen mellem de dele af arbejdet, der påvirker fundament og føringsveje
- Synlig kontrol før lukning så fejl opdages, mens de stadig kan rettes
- Dokumentation af det udførte arbejde i stedet for hukommelse og løse antagelser
Det er den del, mange kunder ikke ser direkte. Men det er præcis den del, der afgør, om projektet bliver holdbart. Entreprenørens rolle er ikke bare at få beton i jorden. Den er at sikre, at det som bliver skjult, stadig er gennemtænkt, tilgængeligt i dokumentationen og udført i den rigtige rækkefølge.
Typiske fejl og hvordan du undgår dem
De dyreste fejl ved jording af rionet er sjældent avancerede. De er banale. Netop derfor sker de igen og igen. Enten bliver forbindelsen glemt før støbning, eller også bliver vurderingen af gulv og armering taget for let.
Den mest almindelige fejltagelse
Mange går ud fra, at et gulv, som virker tørt, også er isolerende. Det holder ikke som faglig vurdering. Hvis et armeret gulv har en isolationsmodstand på under 50 kΩ ved en 500 V måling, betragtes det som ikke-isolerende og skal forbindes til hovedudligningen for at reducere risikoen for farlig berøringsspænding, som beskrevet i denne praktiske vejledning om måling og vurdering.
Det er en klassisk fejl, fordi øjet let narrer. Overfladen kan se tør og færdig ud, mens den elektriske vurdering siger noget andet.
Fejl der koster tid og omarbejde
Nogle problemer dukker op så ofte, at de bør stå på enhver intern tjekliste:
Forbindelsen blev ikke etableret før støbning
Når konstruktionen først er lukket, bliver udbedring langt mere besværlig.Der blev valgt en løsning uden dokumenteret vurdering
Det gælder især i kældre og andre områder tæt på jord, hvor forholdene bør vurderes skarpt.Man overså sammenhængen med fugtforhold
I konstruktioner tæt på terræn er det sjældent klogt at se el-sikkerhed isoleret fra bygningsdelen. Ved projekter i underjordiske eller udsatte områder hænger det ofte sammen med forhold, der også gør fugtsikring af kældervægge relevant at tænke ind tidligt.
Sådan undgår du de klassiske smuttere
Det kræver ikke mere papirarbejde for papirets skyld. Det kræver den rigtige rækkefølge.
| Fejl | Bedre løsning |
|---|---|
| Man antager, at gulvet er isolerende | Få lavet den nødvendige vurdering |
| Man venter med afklaring til støbedagen | Tag beslutningen i projekteringen |
| Man nøjes med en “det plejer vi” tilgang | Kræv en konkret begrundelse for løsningen |
Tør overflade er ikke det samme som dokumenteret isolering.
Det er den type misforståelser, der skaber problemer senere. Og når først konstruktionen er lukket, er der langt mindre plads til at være upræcis.
Opsummering Din tjekliste til sikker jording
Hvis du vil styre dit projekt sikkert gennem denne del af arbejdet, er det ikke nok at spørge, om jording af rionet “bliver ordnet”. Du skal sikre dig, at beslutningen er taget på et fagligt grundlag, at udførelsen er tænkt ind før støbning, og at arbejdet kan dokumenteres bagefter.
Brug denne tjekliste, når du taler med de involverede i projektet:
- Få afklaret tidligt om rionettet skal forbindes, eller om der er grundlag for en dokumenteret vurdering af, at det ikke er nødvendigt.
- Bed om en konkret forklaring på, hvad beslutningen bygger på i netop din konstruktion.
- Sørg for at placering og fremføring er planlagt før støbning så løsningen ikke ender som en improvisation.
- Kontrollér at materialer og forbindelser er valgt til formålet og ikke bare er det, man lige havde ved hånden.
- Kræv dokumentation mens arbejdet er synligt for det er dér, fejl kan opdages og rettes ordentligt.
- Tænk konstruktionen samlet hvis projektet ligger i kælder, ved terræn eller i andre områder, hvor jord- og fugtforhold spiller ind.
- Vælg folk der koordinerer processen frem for kun at løse hver sin del isoleret.
Det vigtigste at tage med er enkelt. Jording af rionet er ikke en formalitet. Det er en skjult sikkerhedsdetalje, som kun er god, når den er besluttet korrekt, udført korrekt og dokumenteret korrekt.
